AirLink – определяем качество связи для Wi-Fi оборудования Ubiquiti

Установка плагина Google Earth Plugin

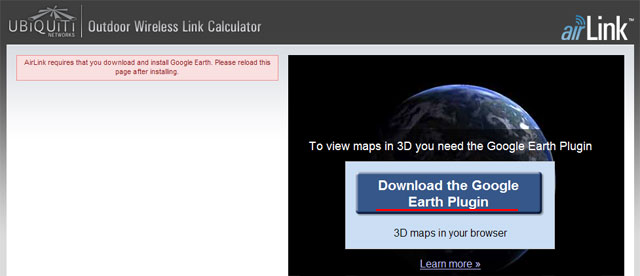

Откройте браузер Internet Explorer и введите адрес www.ubnt.com/airlink/. Если у вас не установлен плагин Google Earth для просмотра карт в 3D, то на странице появится кнопка Download Google Earth Plugin. Нажимаем эту кнопку для скачивания плагина.

В следующем окне выбираем Запустить.

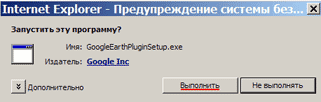

Нажимаем кнопку Выполнить для установки плагина Google Earth.

После установки появится сообщение с благодарностью за установку плагина. Нажмите кнопку Close, чтобы закрыть сообщение.

Теперь в окне браузера отобразится сообщение с просьбой перезагрузить браузер, чтобы плагин заработал. Закрываем браузер и запускаем его снова.

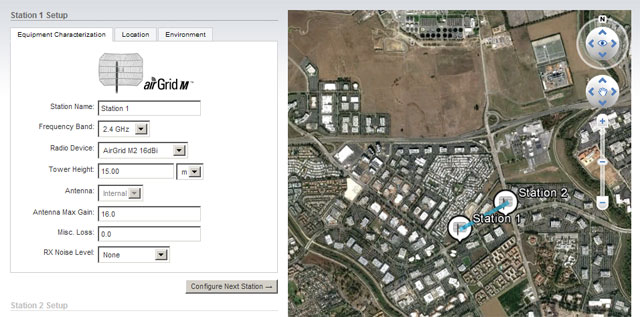

После запуска браузера перед вами откроется окно с картой Google, размещением Wi-Fi точек и их параметрами.

Алгоритм выполнения расчетов

Алгоритм расчета параметров работы Wi-Fi точек доступа Ubiquiti выглядит следующим образом:

1. Вводятся параметры первой Wi-Fi точки (Station 1 Setup) и нажимается кнопка Configure Next Station;
2. Вводятся параметры второй Wi-Fi точки (Station 2 Setup) и нажимается кнопка View Calculations;
3. Получаем результаты расчетов;
4. Если нужно изменить параметры Wi-Fi точек, нажимаем кнопку Reconfigure Stations.

Настройка параметров Wi-Fi точек доступа Ubiquiti

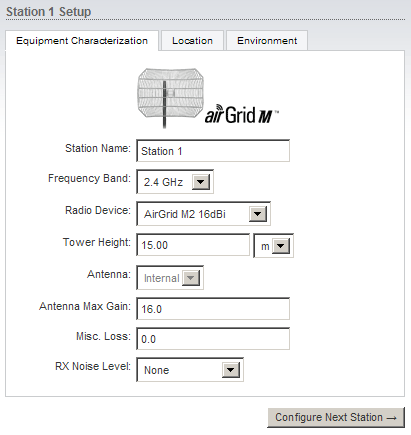

Слева страницы в разделе Station 1 Setup на вкладке Equipment Characterization указаны параметры первой Wi-Fi точки доступа:

• Station Name: - название первой Wi-Fi точки доступа;
• Frequency Band: - на какой частоте работает оборудование;
• Radio Device: - модель Wi-Fi устройства Ubiquiti;
• Tower Height: - высота установки;
• Antenna: - антенна. Если в этом поле указано Internal, то Wi-Fi устройство имеет встроенную антенну;
• Antenna Max Gain: - коэффициент усиления антенны (dBi);
• Misc. Loss: - потери в кабеле и разъемах. Этот параметр указывается, когда вы подключаете внешнюю антенну к Wi-Fi точке доступа через переходник (пигтейл). Грубый расчет потерь = 0,5 dB на каждый метр коаксиального кабеля + 1db на разъемах. Например, на переходнике (пигтейле) длинной 3 метра потери будут равны = (3*0,5db) + 1dB = 2,5dB.
• RX Noise Level: - уровень помех.
• Configure Next Station - кнопка для перехода к конфигурации второй Wi-Fi точки.

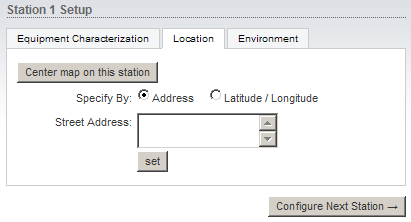

На вкладке Location указывается адрес или координаты размещения Wi-Fi точки доступа:

• Specify By: - выбираем, каким образом будет указано размещение Wi-Fi точки. Если выбрать Address, то в поле Street Address: указывается адрес размещения Wi-Fi точки. Если выбрать Latitude / Longitude, то в поле Latitude указывается широта, а в поле Longitude - долгота размещения Wi-Fi точки;
• Center map on this station - эта кнопка используется, чтобы отобразить Wi-Fi точку на карте Google по центру;
• Set - эта кнопка используется чтобы установить Wi-Fi точку по адресу, указанному в поле Street Address:

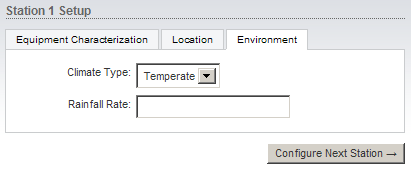

На вкладке Environment указываются климатические условия:

• Climate Type: - тип климата. Temperate - умеренный, Tropical - тропический климат, Desert - пустынный климат, Polar - полярный;
• Rainfall Rate: - интенсивность осадков (мм/ч).

Анализ результатов расчетов

После того как вы сконфигурируете вторую Wi-Fi точку доступа Ubiquiti и нажмете кнопку Reconfigure Stations, отобразятся результаты расчетов.

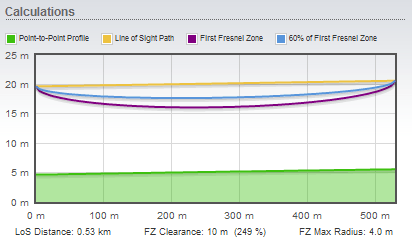

На графике внизу зеленым цветом отображается рельеф местности. Необходимо чтобы рельеф не пересекал голубую линию. Голубая линия - это 60% зоны Френеля. Если рельеф пересекает голубую линию зоны Френеля, то Wi-Fi точки доступа необходимо устанавливать на такую высоту, чтобы этого пересечения не было. В противном случае Wi-Fi связь может работать не стабильно, либо вообще отсутствовать.

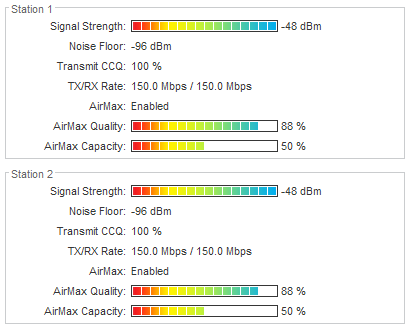

Описание параметров связи:

• Signal Strength: - уровень Wi-Fi сигнала. Стабильная связь обеспечивается при уровне от -50dBm до -70dBm;
• Noise Floor: - уровень шума. Нормальное значение -95 или выше. При значении шума -90 связь будет не стабильной. В этом случае необходимо уменьшать ширину канала или использовать другую частоту;
• Transmit CCQ: - качество Wi-Fi соединения;
• TX/RX Rate: - канальная скорость Wi-Fi соединения. Tx - скорость передачи, Rx - скорость приема. Не забываем, что это не скорость передачи данных (скорость скачивания файла). При канальной скорости 150Mbps - скорость передачи данных будет составлять до 50Мбит/с, при 300Mbps - скорость передачи данных до 90-100Мбит/с;
• AirMax: - включена ли фирменная технология Ubiquiti для передачи беспроводных данных с высокой скоростью. Enable - включена, Disable - отключена;
• AirMax Quality: - индекс качества связи;
• AirMax Capacity: - показатель уровня скорости от максимально возможной.
